Степень защиты IP
16 апреля 2019 12:00
// Технологии
Степень защиты IP (International Protection) - классификация способа защиты, обеспечиваемого корпусом технического устройства от попадания внешних твёрдых предметов, пыли и жидкости, и проверяемого стандартными методами испытаний. Это один из основных параметров, по которому выбирают оборудование.

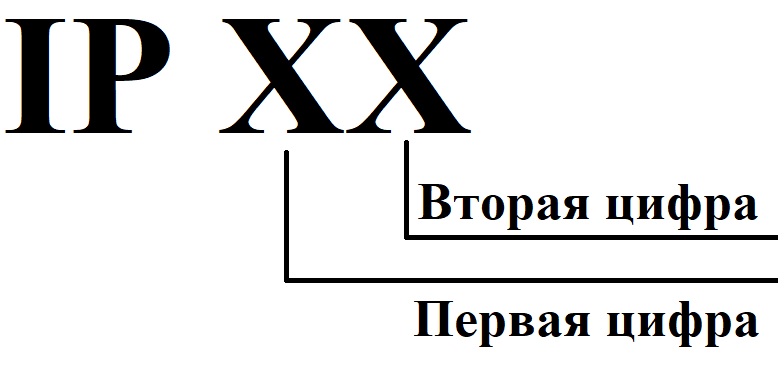

Маркировка степени защиты корпуса осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых (от 0 до 6) означает защиту от попадания твёрдых предметов и пыли, а вторая (от 0 до 9) - от проникновения жидкости (например IP66).
При выборе оборудования для объекта, будь то квартира, гараж или склад, необходимо знать заранее, где они будут установлены. Будут ли они внутри помещения или на улице, в сухом месте или с повышенной влажностью.
Часто, защита от попадания жидкостей автоматически обеспечивает защиту от проникновения сторонних предметов. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание), автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
Наиболее часто встречаемые степени защиты:
IP20 - устанавливается в сухих помещениях.
IP54 - может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенным уровнем влажности.
IP66 - может эксплуатироваться на улице в любых погодных условиях.
IP67/IP68 - допускается погружать в воду, глубина и время погружения указывается дополнительно.
Первая цифра:
0 - защита отсутствует;
1 - защита от твердых тел диаметром >= 50 мм;
2 - защита от твердых тел диаметром >= 12,5 мм;
3 - защита от твердых тел диаметром >= 2,5 мм;
4 - защита от твердых тел диаметром >= 1 мм;
5 - частичная защита от пыли;
6 - полная защита от пыли.
Вторая цифра:
0 - защита отсутствует;
1 - защита от капель конденсата, падающих вертикально;
2 - защита от капель, падающих под углом до 15 градусов;
3 - защита от капель, падающих под углом до 60 градусов;
4 - защита от брызг, падающих под любым углом;
5 - защита от струй, падающих под любым углом;
6 - защита от сильных водяных струй;
7 - кратковременное погружение на глубину до 1 м;
8 - погружение на глубину более 1 м длительностью более 30 мин;
9 - защита от воздействия струй воды высокой температуры.
Также некоторое оборудование после цифр имеет дополнительные буквы, они обозначают степень защиты людей от доступа к опасным частям и указывается в том случае, если:
A - тыльной стороной руки;
B - пальцем;
C - инструментом;
D - проводом.
Вторая дополнительная буква предназначена для вспомогательной маркировки таких особенностей оборудования как:
H - принадлежность к высоковольтной аппаратуре;
M - тестирование уровня защиты от воды (вторая цифра в маркировке IP) при работающем устройстве;
S - тестирование уровня защиты от воды при неработающем устройстве;
W - наличие защиты от различных погодных условий.
Более подробную информацию по оборудованию можно уточнить у персональных менеджеров компании Satvision, а также по телефону горячей линии технической поддержки.
Маркировка степени защиты
При выборе оборудования для объекта, будь то квартира, гараж или склад, необходимо знать заранее, где они будут установлены. Будут ли они внутри помещения или на улице, в сухом месте или с повышенной влажностью.
Часто, защита от попадания жидкостей автоматически обеспечивает защиту от проникновения сторонних предметов. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание), автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
Наиболее часто встречаемые степени защиты:
IP20 - устанавливается в сухих помещениях.
IP54 - может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенным уровнем влажности.
IP66 - может эксплуатироваться на улице в любых погодных условиях.
IP67/IP68 - допускается погружать в воду, глубина и время погружения указывается дополнительно.
Первая цифра:
0 - защита отсутствует;
1 - защита от твердых тел диаметром >= 50 мм;
2 - защита от твердых тел диаметром >= 12,5 мм;
3 - защита от твердых тел диаметром >= 2,5 мм;
4 - защита от твердых тел диаметром >= 1 мм;
5 - частичная защита от пыли;
6 - полная защита от пыли.
Вторая цифра:
0 - защита отсутствует;
1 - защита от капель конденсата, падающих вертикально;
2 - защита от капель, падающих под углом до 15 градусов;
3 - защита от капель, падающих под углом до 60 градусов;
4 - защита от брызг, падающих под любым углом;
5 - защита от струй, падающих под любым углом;
6 - защита от сильных водяных струй;
7 - кратковременное погружение на глубину до 1 м;
8 - погружение на глубину более 1 м длительностью более 30 мин;
9 - защита от воздействия струй воды высокой температуры.

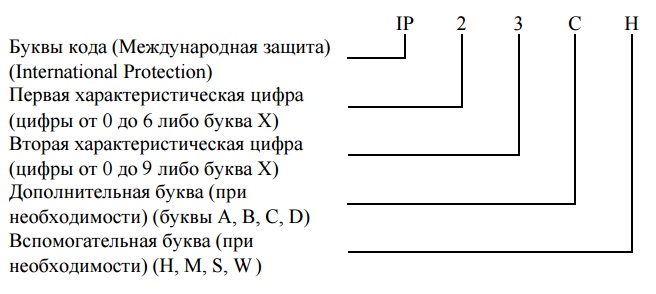

Также некоторое оборудование после цифр имеет дополнительные буквы, они обозначают степень защиты людей от доступа к опасным частям и указывается в том случае, если:
- действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой цифрой;
- обозначена только защита от вредного воздействия воды, а первая цифра заменена символом «Х».
A - тыльной стороной руки;
B - пальцем;
C - инструментом;
D - проводом.
Вторая дополнительная буква предназначена для вспомогательной маркировки таких особенностей оборудования как:
H - принадлежность к высоковольтной аппаратуре;
M - тестирование уровня защиты от воды (вторая цифра в маркировке IP) при работающем устройстве;
S - тестирование уровня защиты от воды при неработающем устройстве;
W - наличие защиты от различных погодных условий.
Дополнительная маркировка
Более подробную информацию по оборудованию можно уточнить у персональных менеджеров компании Satvision, а также по телефону горячей линии технической поддержки.
